华为HG8245光MODEM介绍

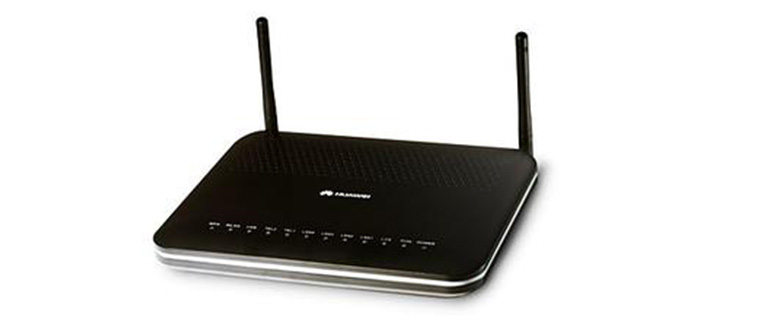

一、华为HG8245外观图

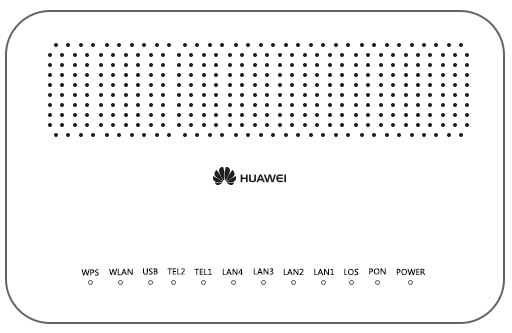

二、华为HG8245指示灯说明

指示灯 说明 状态 说明
POWER 电源指示灯 绿灯变亮 电源接通
橙灯变亮 备用电池供电状态
熄灭 电源断开
PON 认证指示灯 PON(或网络E,网络信号灯,旧款猫标注为PON,新款猫标注为网络E),参见下表。
LOS 连接指示灯 LOS(或光信号,光信号灯,旧款猫标注为LOS,新款猫标注为光信号),参见下表。
LAN1~LAN4 以太网接口指示灯 常亮 以太网连接正常
闪烁 以太网接口有数据传输
熄灭 以太网连接未建立(网线未连接或网线及接口故障)
TEL1~TEL2 语音电话接口指示灯 常亮 已经与语音服务器建立连接(用户电话业务数据正常注册下发)
快闪(2次/秒) 已经与语音服务器建立连接且处于摘机或者振铃状态
慢闪(1次/2秒) 正在向语音服务器注册
熄灭 未与语音服务器建立连接(用户电话业务数据未正常注册下发)
USB 接口指示灯 常亮 USB口已连接且工作于Host方式,但无数据传输
快闪(2 次/秒) USB接口有数据传输
熄灭 系统未上电或者USB口未连接
WLAN 接口指示灯 常亮 WLAN功能启用
闪烁 WLAN接口有数据传输
熄灭 WLAN功能未启用
WPS 接口指示灯 常亮 WPS功能启用
闪烁 有WI-FI终端正在接入
熄灭 WPS功能未启用
CATV 接口指示灯 常亮 CATV功能启用,并且接收到CATV信号
熄灭 CATV功能未启用或者没有接收到CATV信号

PON(网络E)和LOS指示灯的状态说明

状态编号 指示状态灯
PON LOS
1 熄灭 熄灭 MODEM被OLT禁用;当线路正常通光时,LOS(光信号)灯处于熄灭状态(下同)
2 快闪(2次/秒) 熄灭 MODEM试图与OLT建立连接;当光猫未注册或注册不成功时,PON (网络E)灯处于闪亮状态。
3 常亮 熄灭 MODEM与OLT已经建立连接;当光猫注册成功时,PON(网络E)灯处于常亮状态。
4 熄灭 慢闪(1次/2秒) MODEM接收光功率低于光接收灵敏度;当线路不通光或光功率不正常时,LOS(光信号)等处于闪亮状态。

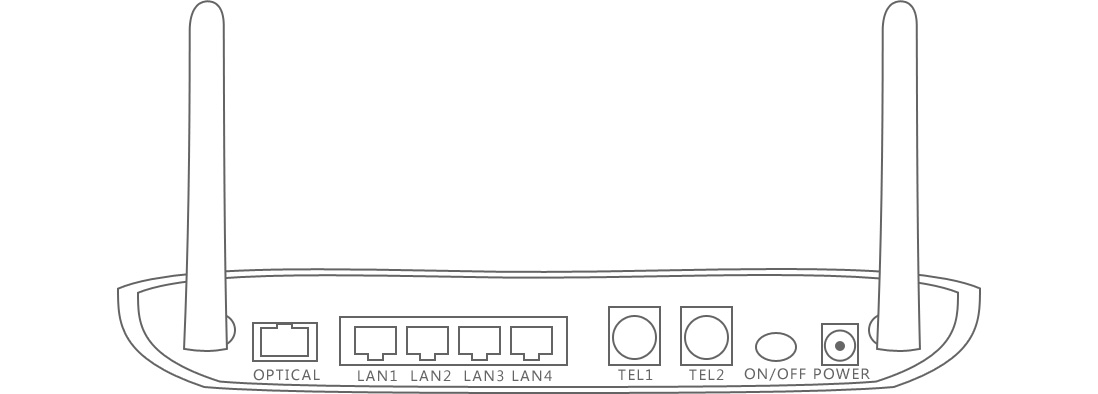

三、华为HG8245背面板接口说明

接口/按钮 功能
OPTICAL 光纤接口,带有橡胶塞。连接光纤,用于光纤上行接入。连接OPTICAL接口处的光纤接头类型为SC/UPC。
LAN1~LAN4 自适应10/100/1000M
Base-T 以太网接口(RJ-45),用于连接计算机或者IP机顶盒的以太网接口。
TEL1~TEL2 VoIP电话接口(RJ-11),用于连接电话接口。
ON/OFF 电源开关,用于控制开启和关闭设备电源。
POWER 电源接口,用于连接电源适配器或者备用电池单元。

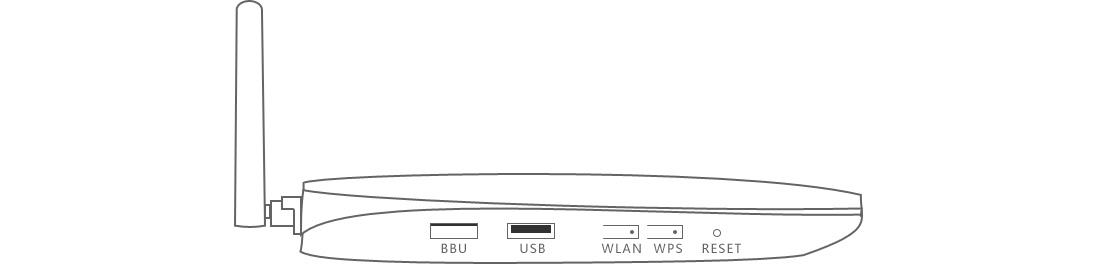

四、华为HG8245侧面板接口说明

接口/按钮 功能
BBU 外置备用电池监控接口,用于连接备用电池单元,对备用电池单元进行监控。
USB USB Host接口,用于连接USB接口存储设备。
WLAN WLAN启动按钮,用于开启WLAN功能。
WPS WLAN数据加密开关。
RESET 设备重启按钮。短按为重启设备;长按(大于10秒)为恢复出厂设置并重启设备。

注:无线SSID的网络名称和密钥位于终端背面的标签上

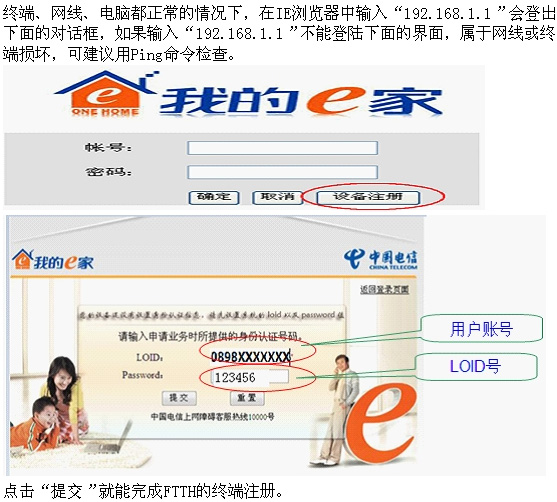

五、华为HG8245注册方法
